Subchapter 1.6

DAFTAR ISI

1. Tujuan

2. Alat dan bahan

3. Dasar teori

4. Prinsip kerja

5. Rangkaian

6. Vidio Simulasi

7. Latihan dan Kuis

8. Download



1. Tujuan

 Ada beberapa tujuan :

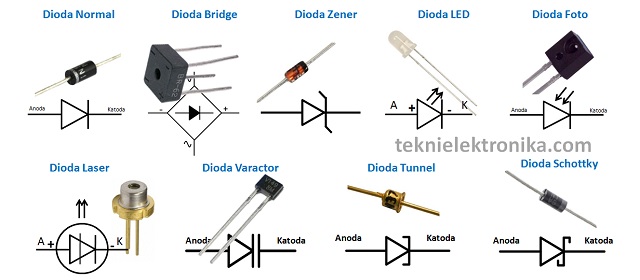

    a. Mengetahui prinsip kerja dari Diode

    b. Mampu mengaplikasi kan diode array

2. Alat dan bahan

 Ada beberapa alat dan bahan :

     a. Battery

Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik.

 b. Resistor



Resistor adalah komponen dasar elektronik yang berfungsi untuk membatasi atau menghambat aliran listrik yang melewati suatu rangkaian. Resistor bekerja berdasarkan hukum Ohm, yang mana hukum Ohm itu sendiri Berbunyi, "Bahwa resistensi akan berbanding terbalik dengan jumlah arus yang melaluinya". Maka untuk menyatakan besaran resistensi dari sebuah resistor maka dinyatakan dalam satuan Ohm dan dilambangkan dengan Ω (Omega).

3. Dasar teori

     Karakteristik unik dari sirkuit terintegrasi akan diperkenalkan pada Bab 12. Namun, kami telah mencapai titik tertinggi dalam pengantar sirkuit elektronik yang memerlukan setidaknya pemeriksaan permukaan larik dioda dalam paket sirkuit terintegrasi. Anda akan menemukan bahwa sirkuit terintegrasi bukanlah perangkat unik dengan karakteristik yang sama sekali berbeda dari yang kita pelajari di bab pengantar ini. Ini hanyalah teknik pengemasan yang  memungkinkan pengurangan ukuran sistem elektronik secara signifikan. Dengan kata lain, internal pada integrated circuit adalah sistem dan perangkat diskrit yang telah ada jauh sebelum integrated circuit seperti yang kita kenal sekarang menjadi kenyataan.

Satu kemungkinan array muncul pada Gambar 1.57. Perhatikan bahwa delapan dioda internal ke larik dioda. Artinya, dalam wadah yang ditunjukkan pada Gambar 1.58 terdapat dioda yang diatur dalam wafer silikon tunggal yang memiliki semua anoda yang terhubung ke pin 1 dan katoda masing-masing ke pin 2 hingga 9. Perhatikan pada gambar yang sama bahwa pin 1 dapat ditentukan sebagai di sebelah kiri proyeksi kecil dalam kasus jika kita melihat dari bawah ke arah kasing. Angka-angka lainnya kemudian mengikuti secara berurutan. Jika hanya satu dioda yang akan digunakan, maka hanya pin 1 dan 2 (atau nomor 3 sampai 9) yang akan digunakan. Dioda yang tersisa akan dibiarkan tergantung dan tidak mempengaruhi jaringan yang menghubungkan pin 1 dan 2. Array dioda lain muncul pada Gambar 1.59 (lihat halaman 44). Dalam hal ini paketnya berbeda tetapi urutan penomorannya muncul di garis besarnya. Pin 1 adalah pin tepat di atas lekukan kecil saat Anda melihat ke bawah pada perangkat.

4. Prinsip Kerja

        Pada saat switch dihubungkan maka arus akan mengalir yang berasal dari baterai dan akan mengalir menuju diode lalu akan mengalir menuju resistor dan akan menyalakan lampu led dan akan diteruskan ke ground. Tegangan yang terbaca pada voltmeter adalah 11,3 volt dan 2,3 volt setelah dipasang resistor.

5. Rangkaian Proteus

6. Vidio Simulasi

7. Example-Problem

    Problem

1. Jelaskan dengan bahasa sendiri ap aitu material intrinsic ?

Jawaban :

Material intrinsic adalah bahan semikonduktor yang telah disempurnakan dan memiliki tingkta pengotor yang sangat rendah. Material intrinsic ini murni terbentuk dari satu unsur saja misalnyanya hanya terbentuk dari germanium saja atau dari silicon saja.

 2.       Jika 48 eV dibutuhkan untuk memindahkan charge trought dengan beda potensial 12 V tentukan nilai charge involved ?

Jawaban :

Dik         : W = 48 eV = 48 . 1,6 x 10^-19

               V = 12 V

               Q = ?

W = VQ

Q = W/V

Q = 48 . 1,6 x 10^-19 / 12

Q = 6,4 x 10^-19 J



     Example

1. Jelaskan perbedaan antara n-tipe dan p-tipe pada material semikonduktor

Jawaban :

Pada semikonduktor tipe n semikonduktor ini diperoleh dengan cara doping atom asing yang bervalensi 5 contohnya adalah fosfor. Pada semikondukor tipe n ini arus yang mengalir adalah negative karena muatan positifnya lebih sedikit

Pada semikonduktor tipe p semikonduktor ini di peroleh dengan cara doping dengan atom asing yang bervalenso 3 seperti Boron dan Galium. Pada semikonduktor tipe p ani muatang yang lebih banyak adalah muatan positif dan muatan negatifnya lebih sedikit.



2. Hitunglah resistansi silicon yang memiliki luas 1 cm² dengan Panjang 3 cm dengan menggunakan table 1.1

Jawaban :

Diket:  A = 1 cm²

              L = 3 cm

              P = 50 x 10³ Ωcm

              R = ?

R = P L/A

R = 50 x 10³ Ωcm . 3 cm / 1 cm²

R = 15 x 10⁴ Ω



Soal Pilihan ganda

1.  Diantara unsur C, Ge, Sn, Si manakah unsur yang memiliki besar sela energi yang paling besar?

a.       Ge                 c. C

b.       Sn                d. Si

 Jawaban : c. C

2.  Manakah berikut semikonduktor tidak di gunakan

a. Diode

b. Alat konduksi

c. Tahanan

d. Baterai

e. Transistor

Jawaban : d. Baterai

8. Download

Vidio Simulasi         :  Link

Rangkaian Diode     :  Link
