Soal 7.10
Soal 7.10: Buatlah rangkaian simulasi aplikasi sistem digital(Encoderdengan output aktif low dan decoder dengan output aktif high).
1. Tujuan
a. Dapat membuat rangkaian encoder decoder
b. Memahami dan mengetahui pronsip kerja rangkaian.
2. Alat dan Bahan
Ada beberapa alat dan bahan :
1. IC- 74147
IC 74147 adalah IC encoder digital yang mengkodekan 9 baris input menjadi 4 garis output. Hal ini juga dikenal sebagai Encoder prioritas Desimal ke BCD. Istilah encoder prioritas digunakan karena menyediakan pengkodean untuk baris data pesanan tertinggi sebagai prioritas pertama. Ini dibuat menggunakan teknologi Transistor-Transistor Logic (TTL). Ini adalah IC encoder 10 hingga 4. Pada artikel ini, kita akan melihat IC 74147 Pin Diagram, IC 74147 Internal Circuit Diagram, dan IC 74147 Truth tabel atau tabel fungsi.
Spesifikasi umum ic ini adalah,
a. Ini beroperasi pada tegangan 4.5V hingga 5.5 DC
b. Ini memberikan arus output dari 70μA rendah ke 8mA tinggi
c. Ini beroperasi pada suhu dari -55 ° C hingga 70 ° C
d. Jenis kemasan Kasus Logika: DIP
e. Jenis Pemasangan: Melalui Lubang
Pin No. 1 - 4 (input)
Pin No. 2 - 5 (input)
Pin No. 3 - 6 (input)
Pin No. 4 - 7 (input)
Pin No. 5 - 8 (input)
Pin No. 6 - C (output)
Pin No. 7 - B (output)
Pin No. 8 - Tanah (GND)
Pin No. 9 - A (output)
Pin No. 10 - 9 (input)
Pin No. 11 - 1 (input)
Pin No. 12 - 2 (input)
Pin No. 13 - 3 (input)
Pin No. 14 - D (output)
Pin No. 15 - Tidak Terhubung (NC)
Pin No. 16 - Vcc atau catu daya positif
2. IC- 4511
Datasheet 4511 menentukan bahwa IC ini adalah BCD ke 7-segmen latch / decoder / driver dengan empat input alamat (DA ke DD), input mengaktifkan kait RENDAH aktif (EL), input blanking riak RENDAH aktif (BI), input uji lampu RENDAH aktif (LT), dan tujuh output segmen transistor bipolar NPN tinggi aktif.
.png)
Fitur 4511
- Disipasi daya sirkuit logika rendah
- Output sumber saat ini tinggi (hingga 25 mA)
- Penyimpanan kode kait
- Pengosokan input
- Penyediaan uji lampu
- Blanking pembacaan pada semua kombinasi input ilegal
- Kemampuan modulasi intensitas lampu
- Fasilitas time share (multiplexing)
- Mirip dengan Motorola MC14511
3. Inverter
Gerbang NOT hanya memerlukan sebuah Masukan (Input) untuk menghasilkan hanya 1 Keluaran (Output). Gerbang NOT disebut juga dengan Inverter (Pembalik) karena menghasilkan Keluaran (Output) yang berlawanan (kebalikan) dengan Masukan atau Inputnya. Berarti jika kita ingin mendapatkan Keluaran (Output) dengan nilai Logika 0 maka Input atau Masukannya harus bernilai Logika 1. Gerbang NOT biasanya dilambangkan dengan simbol minus (“-“) di atas Variabel Inputnya.
3. Dasar Teori
Encoder adalah suatu perangkat yang dapat mengubah suatu sistem (bilangandecimal) yang terdapat pada bagian input menjadi bilangan biner pada outputnya seperti gambar 7.2. Berdasarkan simbol gambar 7.2 bisa juga diartikanbahwa encoder adalah salah satu kombinasi output akan aktif apabila salahsatu inputnya aktif. Gambar 7.3 menunjukkan encoder decimal ke BCD.
Decoder adalah suatu perangkat yang dapat mengubah suatu sistembilangan biner yang terdapat pada bagian input, menjadi sistem bilangan yang lain pada outputnya seperti gambar 7.5. Berdasarkansimbol gambar 7.5 bisa juga diartikan bahwa decoder adalah salah satukombinasi output akan aktif apabila salah satu kombinasi inputnya aktif. Gambar 7.6 menunjukkan decoder biner ke decimal(0 ÷ 7)
4. Prinsip Kerja
9 kaki input IC- 74147 dihubungkan ke Logicprobe, karna menggunakan Encoder aktif low maka logicprobe kita logika 1 kan agar IC tidak aktif, pada saat logicprobe ke 9 kita logikakan 0,maka 7-segmen akan menampilkan angka 9. itu terjadi karna kaki input 10 ic 74147 aktif saat low sehingga segmen e dan dan d mati. untuk menghubungkan IC74147 dan IC4511 dipasangkn NOT gate agar nilai input pada IC 4511 sesuai.

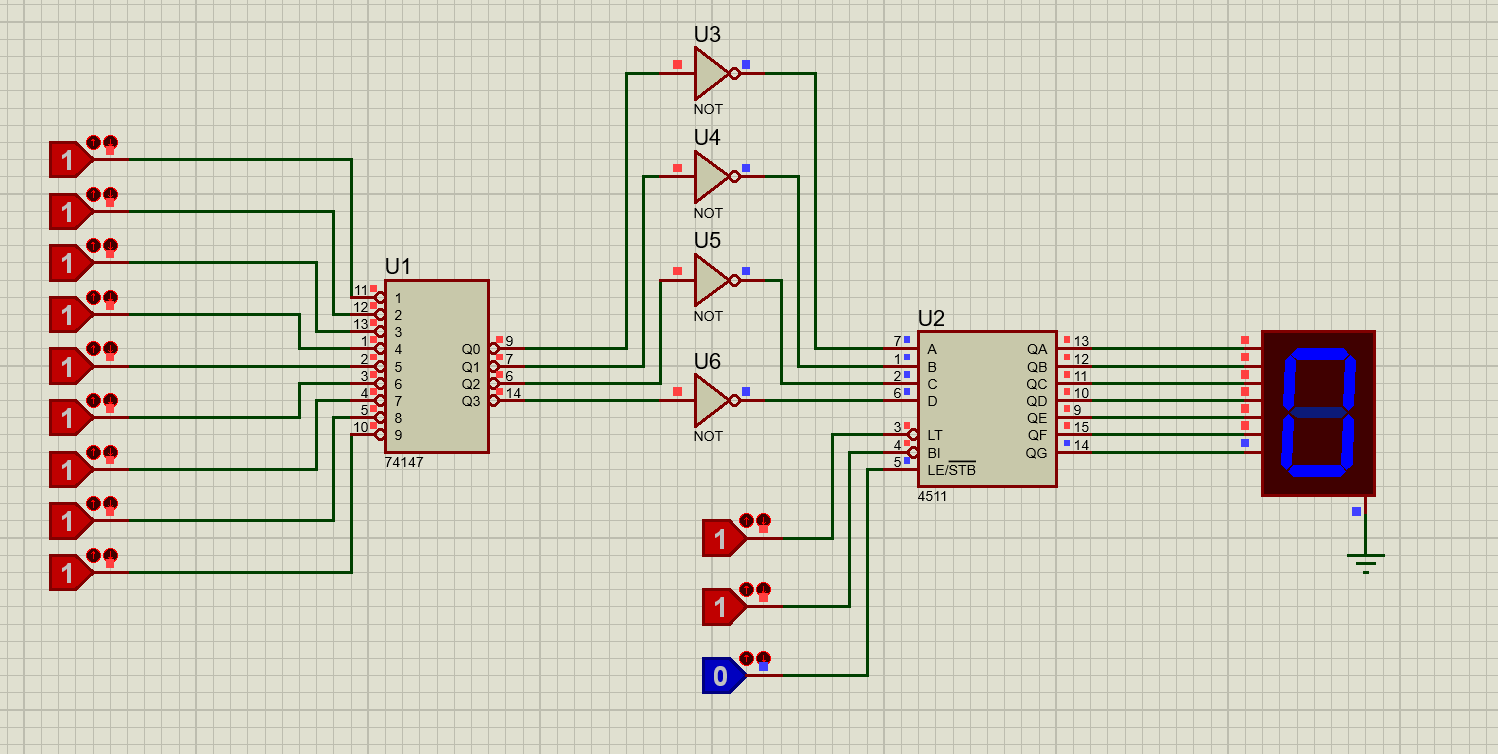

5. Rangkaian
6. Vidio Simulasi
7. Download
Datasheet IC-4511 : Download
Datasheet IC-74147 : Download
Gambar rangkaian : Download
