Laporan Praktikum 2

-

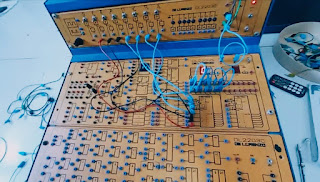

1. Jurnal Praktikum

2. Alat dan Bahan
    Ada beberapa alat dan bahan yg digunakan


        1. Panel DL 2203C

        2. Panel DL 2203D

        3. Panel DL 2203S

        4. Jumper

        5. Switch (SW-SPDT)
        6. Power DC


        7. Logicprobe
3. Rangkaian Simulasi


4. Prinsip Kerja

    Pada percobaan kita menggunakan IC 74HC192 dan IC 74LS47. Pada IC 74HC192 input D0-D3 kita hubungkan dengan thumbswitch. Inputan gerbang NOR dihubungkan dengan Output dari IC 74HC192 kemudia output NOR menjadi inputan dari OR. Output gerbang OR akan menjadi inputan dari pin DN (DOWN) sedangkan pin UP, PL dan MR dihubungkan dengan logicstate.

    Kaki input BI/RBO, RBI, dan LT diberikan logika 1 agar tidak aktif (activelow.). Output IC74HC192 juga dihubungkan ke kaki  input dari IC74LS47 Lalu output dari IC 74LS47 dihubungkan ke seven segmen. Kaki input PL berlogika 0  (aktif), pin UP berlogika 1 dan pin MR berlogika 0 (tidak aktif) maka output yang ditampilkan pada seven segmen akan menampilkan angka yang sama dengan inputan pada thumbswitch.dan saat kaki input kita matikan maka sevensegmen akan melakukan perhitungan mundur.


5. Vidio Rangkaian



6. Analisa dan Pembahasan

Analisa Percobaan 2
1. Analisa pengaruh lt, rbo, rbi
    Jawab :
        Pada rangkaian terdapat kaki LT yang berfungsi untuk megtest LED dimana LT akan aktif pada saat logika 0 sehingga seluruh segment pada 7-segment  akan aktif dan menampilkan angka 8.
        Terdapat kaki BI/RBO yang berfungsi mematikan output pada IC dimana BI/RBO akan aktf saat berlogika 0 yang menyebabkan seven segment akan mati.
        Terdapat kaki RBI yang berfungsi untuk menahan output sedangkan pada percobaan RBI tidak memiliki pengaruh pada output.

2. Analisa pengaruh bcd decoder to seven segment pada rangkaian
        Jawab :
        BCD decoder akan mengubah output yang diberikan menjadi bilangan biner dan saat BCD decoder di hubungkan dengan 7-segmenr, 7- segment akan menampilkannya dalam bilangan decimal.

7. Link Download

Link HTML                              : Download

Link Gambar Rangkaian        : Download

Link Vidio Simulasi                : Download

Link datasheet   74LS47         :  Download
